Светодиодные светильники ДДУ04 PixelDOME IP66

Миниатюрные светодиодные светильники для динамической архитектурной подсветки, создания медиафасадов

Характеристики:

Сферы применения:

Ступеньки, лестничные площадки

Декоративное освещение

Архитектурное освещение

Узнать цену

Заполните заявку, оставьте контакты
и мы свяжемся с вами

Описание

Список моделей

Скачать

Описание

ИСТОЧНИК СВЕТА:

Светодиоды типа SMD. CRI>80, CRI>90
Угол излучения светодиодов 180°.
Тип свечения: RGB, монохромный.

СВЕТОВОЙ РЕСУРС:

80 000 ч/L80/B20

ОПТИЧЕСКАЯ СИСТЕМА:

Полусферический или плоский рассеиватель из поликарбоната

КОНСТРУКЦИЯ:

Корпус, фланец, кольцо из анодированного алюминия серебристо-матового цвета.
Возможна окраска в цвета по таблице RAL.
Присоединительный кабель длиной 0,3 м.
Масса: 0,25 кг

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ:

Блоки питания поставляются отдельно

УПРАВЛЕНИЕ:

Возможно управление яркостью цветом

УСТАНОВКА:

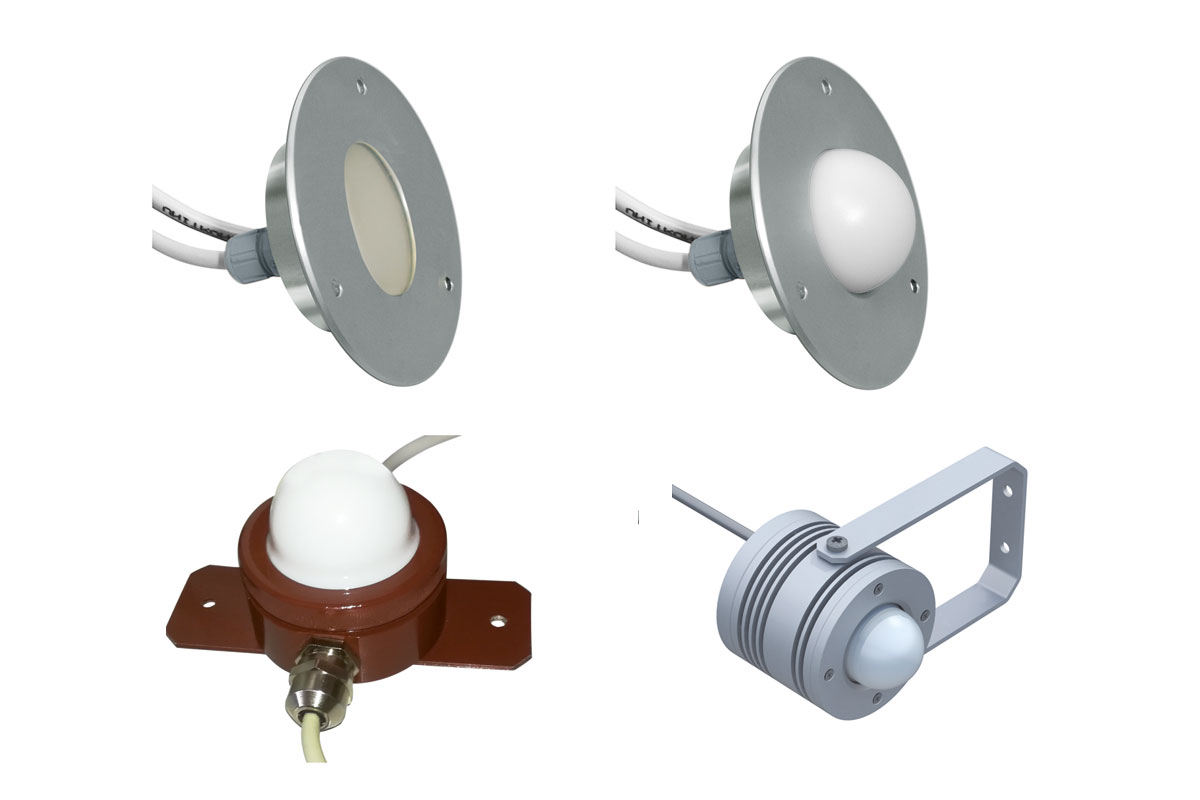

Способы крепления:

– фланцевый (рис. 1, 3);

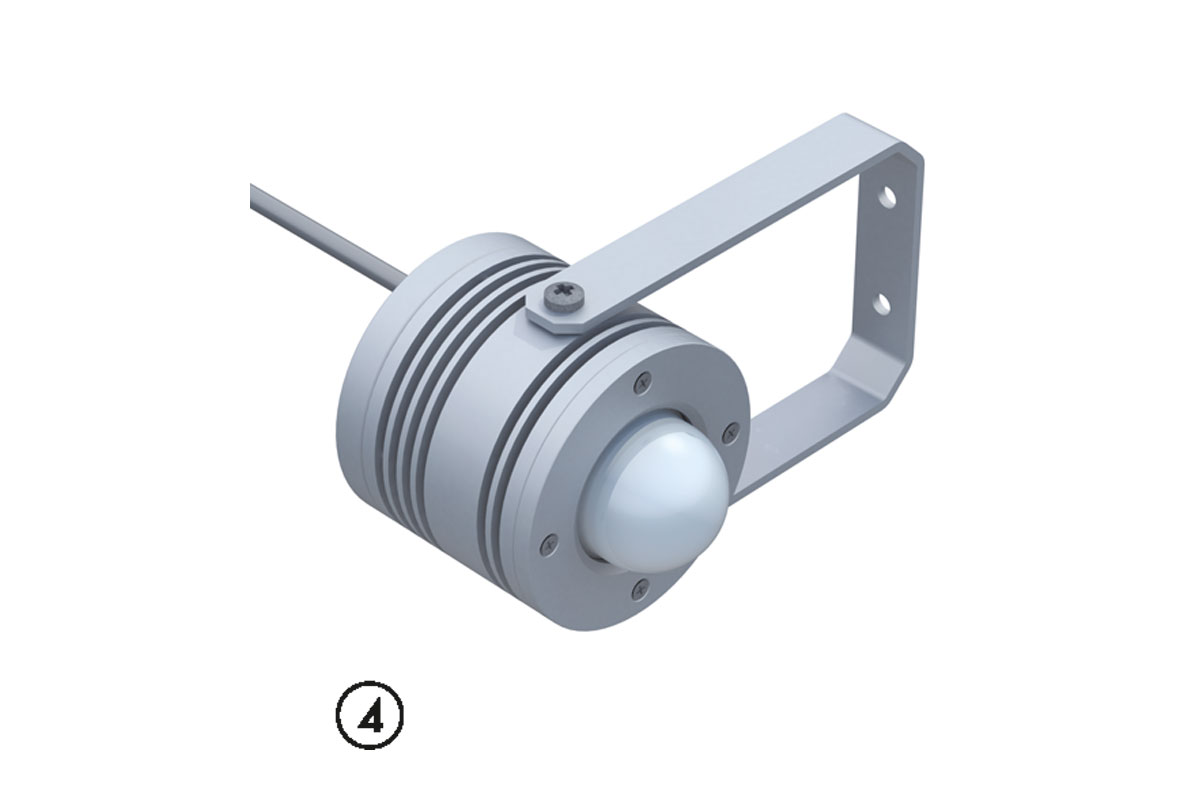

– на кронштейне (рис. 2, 4).
Диаметр отверстия встраивания - 62 мм.

КОМПЛЕКТАЦИЯ:

Светильник в сборе.

Дополнительная комплектация (заказывается отдельно):
Кронштейны индивидуальной конструкции в зависимости от конкретного применения
Блоки питания
Устройства управления

Количество и мощность светодиодов	Вид корпуса и тип крепления	Цвет светодиодов	Управление	Цвет корпуса	CRI	Мощность потребления, Вт	Световой поток*, лм
3х2,5	0=плоский рассеиватель, фланцевый, рис. 3\|1=полусферический рассеиватель, фланцевый, рис. 1\|2=полусферический рассеиватель, на кронштейне, рис. 2, 4	0=RGB\| 1=2700 К\|2=3500 К\|3=4000 К\|4=5000 К\|5=6500 К\|6= красный\|7=янтарный\|8=зеленый\|9=синий	0=без управления\| 1=DMX\| 2=аналоговое 1-10 В\| 3=DALI\| 8=DMX-RDM	Серебристо-матовый*\|RAL	CRI>80*\| CRI>90	9	860
6х0,3	0=плоский рассеиватель, фланцевый, рис. 3\|1=полусферический рассеиватель, фланцевый, рис. 1\|2=полусферический рассеиватель, на кронштейне, рис. 2, 4	0=RGB\| 1=2700 К\|2=3500 К\|3=4000 К\|4=5000 К\|5=6500 К\|6= красный\|7=янтарный\|8=зеленый\|9=синий	0=без управления\| 1=DMX\| 2=аналоговое 1-10 В\| 3=DALI\| 8=DMX-RDM	Серебристо-матовый*\|RAL	CRI>80*\| CRI>90	2,1	190
3х0,3	0=плоский рассеиватель, фланцевый, рис. 3\|1=полусферический рассеиватель, фланцевый, рис. 1\|2=полусферический рассеиватель, на кронштейне, рис. 2, 4	0=RGB\| 1=2700 К\|2=3500 К\|3=4000 К\|4=5000 К\|5=6500 К\|6= красный\|7=янтарный\|8=зеленый\|9=синий	0=без управления\| 1=DMX\| 2=аналоговое 1-10 В\| 3=DALI\| 8=DMX-RDM	Серебристо-матовый*\|RAL	CRI>80*\| CRI>90	1,05	95

Схема обозначения при заказе:

ДДУ04-nxw-Х₁Вид корпуса и тип крепления:
0 - плоский рассеиватель, фланцевый
1 - полусферический рассеиватель, фланцевый
2 - полусферический рассеиватель, на кронштейне
3 - полусферический рассеиватель, пружинныйХ₂Цвет светодиодов:
0 - RGB
1 - 2700 К
2 - 3500 К
3 - 4000 К
4 - 5000 К
5 - 6500 К
6 - красный
7 - янтарный
8 - зеленый
9 - синийХ₃Управление:
0 - без управления
1 - DMX управление
2 - аналоговое управление 1-10 В
3 - управление DALI
8 - DMX-RDM управление PixelDOME RALЦвет корпуса по таблице RAL (стандартный по умолчанию) CRIИндекс цветопередачи:
CRI>80 - по умолчанию
CRI>90

Возможные варианты исполнения ДДУ04 PixelDOME:

Количество и мощность светодиодов	Вид корпуса и тип крепления	Цвет светодиодов	Управление	Цвет корпуса	CRI
3х2,5 3х0,3 6х0,3	плоский рассеиватель, фланцевый, рис. 3 полусферический рассеиватель, фланцевый, рис. 1 полусферический рассеиватель, на кронштейне, рис. 2, 4	RGB красный янтарный зеленый синий 2700 К 3500 К 4000 К 5000 К 6500 К	без управления DMX аналоговое 1-10 В DALI DMX-RDM	Серебристо-матовый* RAL	CRI>80* CRI>90

Сбросить параметры

* - по умолчанию
!!! Полное условное обозначение модели светильника формируется при заполнении ВСЕХ граф таблицы!!!

Узнать цену

Заполните заявку, оставьте контакты
и мы свяжемся с вами

Итоговое обозначение:

ДДУ04-- PixelDOME Скопировать

Документы, инструкции

Страница каталога ДДУ04 PixelDOME (93 Кб) 10-2024
скачать

Декларации о соответствии (557 Кб)
скачать

LDT файлы (4 Кб)
скачать

	ИНФОРМАЦИЯ	ПРОДУКЦИЯ	ДОПОЛНИТЕЛЬНО
220053 г. Минск, Нововиленская, 38 Тел.: +375 17 395-00-22, +375 17 395-00-11 (отдел сбыта, многоканальный), +375 29 329 59 05 Факс: +375 17 395-00-33 E-mail: info@svs-lighting.by sales@svs-lighting.by (отдел сбыта)	О компании Порфтолио Статьи	Светодиодное освещение Внутреннее освещение Наружное освещение Системы управления освещением Дополнительная комплектация	Наши дилеры Каталог продукции в PDF Гарантии и сертификаты Термины и обозначения Техническая поддержка

ДДУ04 PixelDOME ТУ BY 101231737.037-2013
